Siemens Sistem ozvučenja

adminMay 28, 2019September 3, 2019 - 10:170

0 likes

1,521 view

Kratak pregled

-Cerberus PACE je sistem ozvučenja koji je u skladu sa standardima EN 54-16 I omogućava decentralizovanu I redudantnu strukturu sistema.

-Tipični Cerberus PACE sistem se sastoji od digitalnih audio matrica, pojačala, operativnih terminala I mikrofona. Ethernet switch-evi se koriste za povezivanje ovih komponenti sa mrežom putem bakarnih ili optiških kablova.

– Cerberus PACE sistemi su konfigurisani u realnom vremenu pomoću sistemskog softvera PACE-Design.

– EN 54-4-sertifikovano napajanje garantuje neprekidan rad I visoku dostupnost sistema.

Sistemska aplikacija

Cerberus PACE sistem je dizajniran za sledeće aplikacije:

Alarmi I evakuacija

– Automatsko aktiviranje zvučnih signala I signala za evakuaciju preko sistema za detekciju opasnosti, kao čto je system za detekciju požara

– Ručno aktiviranje zvučnih signala I signala za evakuaciju od strane obučenog osoblja

– Izvještaji uživo od strane obučenog osoblja

– Repodukcija predhodno snimljenih obavještenja

Javne adrese

– Pozadinska muzika

– Obavještenja uživo, sa opcionalnom funkcijom kašnjenja

– Reprodukcija predhodno snimljenih obavještenja

Cerberus PACE je integrisani sistem za obje aplikacije. U skladu je sa visokim standardima za system ozvučenja navedene u EN 54-16, a istovremeno ispunjava sve zahtijeve u pogledu kvaliteta zvuka I praktičnosti.

Cerberus PACE je skalabilan I stoga pogodan za različita aplikacijska okruženja I veličine, kao što su:

Male aplikacije kod ustanova kao što su škole, hoteli, radionice
Aplikacije srednje veličine za industrijska postrojenja, bolnice
Velike aplikacije sa ekstremno strogim zahtijevima za performans I dostupnost, kao što su aerodrome, željezničke stanice, stadioni ili veliki tržni centri

Cerberus PACE systemi se mogu lako skalirati I proširiti po potrebi, u skladu sa mjestom instalacije I zahtijevima.

Komponente aplikacije

Digitalna audio matrica

Cerberus PACE digitalne audio matrice obrađuju audio signale iz digitalne mreže, sopstvene interne audio memorije, analognih audio ulaza. Analogni signali se automatski pretvaraju u digitalne signale za dalju obradu. Svaki audio signal se dodjeljuje audio kanalu. Cerberus PACE audio matrica može da upravlja do 255 audio kanala. Oni su povezani na mrežu preko Ethernet switch-a.

Ethernet switch

Koristeći Ethernet switch, pojedinačne Cerberus PACE mrežne komponente, kao što su audio matrice I pozivne stanice, mogu se povezati na mrežu do 1500 mrežnih učesnika. Svaka Cerberus PACE komponenta ima dvije nezavisne mrežne veze. U kombinaciju sa Ethernet switch-om ove dvije mrežne veze omogućavaju formiranje potpuno redudantne mreže.

Media konvertor

Media konvertor konvertuje CAT5 baziran na Ethetnet-u u optičko vlakno.

Mikrofoni

Cerberus PACE nudi niz pozivnih stanica za različite aplikacije.

Pozivna stanica PT2001-A1 je dizajnirana za sledeće aplikacije:

Izbor zvučnika
Izbor audio izvora
Uživo prenos obavještenja
Kontrolisanje I nadzor Cerberus PACE sistema

Do četiri dugmasta modula mogu se postaviti da bi se proširila pozivna stanica PT2001-A1 na maksimalno 115 dugamdi.

Opcioni modul sa ključem omogućava da se svi ili pojedinačni tasteri za pozivne stanice otpuštaju ili zaključavaju pojedinačno.

Do tri dodatna modula mogu se postaviti da bi se proširila radna pozivna stanica PT2009- A1 na najviše do 32 dugmeta.

Mrežna vatrogasna stanica PT2002-A1je dizajnirana za upotrebu od strane vatrogasne brigade ili obučenog osoblja za bezbjednost. Status alarma I sistema može se pratiti.

Ugrađeni ručni mikrofon može se koristiti za obavještenja uživo.

Tasteri za unapred konfigurisane alarme mogu se koristiti za reprodukciju sačuvanih obavještenja o alarmu I evakuaciji.

Obavještavanja uživo ili sačuvana obavještenja o alarmu I evakuaciji mogu biti reprodukovana u cijeloj zgradi ili u pojedinačnim područjima.

Sistem prekida sve ostale audio izlaze u cijeloj zgradi ili u odabranom području čim se pritisne taster za obavještenje o alarmu ili taster za govor na ručnom mikrofonu.

Operativni terminali

Mrežni operativni terminali nude sledeće funkcije:

Vizuelni indicator za operativnu spremnost
Vizuelna I zvučna poruka o stanju alarma I greška u sistemu
Ručno aktiviranje, utišavanje ili resetovanje alarma
Potvrđivanje poruka o grešci

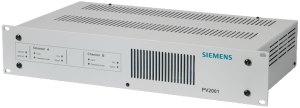

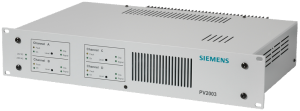

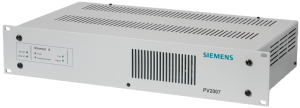

Pojačalo

Pojačalo PV200x pojačava audio signale niskog nivoa do 100 V linijskog napona. Pojačala koriste najnoviju digitalnu tehnologiju za maksimalnu efikasnost.

Ako se otkrije greška u napajanju mrežnim naponom, pojačalo će se automatski prebaciti na 24V akumulatorske baterije.

U radu sa hitnim napajanjem, pojačala imaju manju potrošnju energije u režimu mirovanja.

Svako pojačalo opremljeno je sistemom za hlađenje bez ventilator bez održavanja. Uređaji su takođe opremljeni prekidačima za zaštitu od praznog hoda, kratkog spoja, pregrevanja I prenapona.

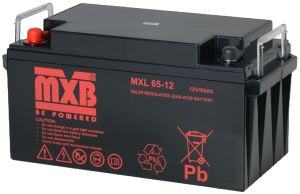

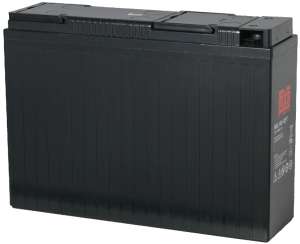

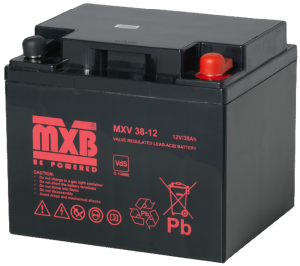

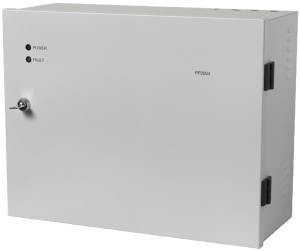

Napajanje i baterije

AC 230 V napajanje obezbjeđuje DC 24 Vsvim komponentama, osim pojačavača, koji imaju svoje vlastito ‘AC 230 V’ napajanje.

Napajanja su opremljena sa konvertorima, prekidačima za zaštitu od prenapona I zaštitom od dubokog pražnjenja baterije. Zaštita od dubokog pražnjenja osigurava da se baterije nikada ne isprazne kako bi se spriječilo oštećenje baterije.

Napajanja su pogodna za upotrebu u sistemu napajanja od 230 V/50 Hz. Poruke o greškama se vizuelno prikazuju na prednjoj strain uređaja.

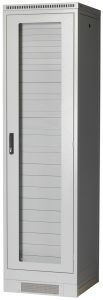

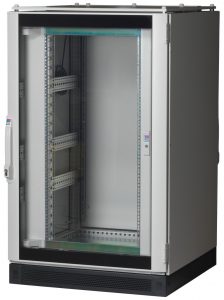

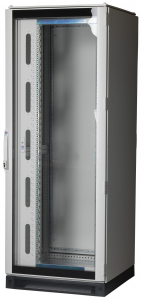

19” ormari

19″ ormari su rešenja za uštedu prostora I za bezbjedno skladištenje za komponente Cerberus PACE sistema kao što su audio matrice, pojačala, Ethernet switch-evi I napajanje. Zahvaljujući njihovom modularnom dizajnu, ormari su fleksibilni za upotrebu I mogu primiti sisteme za najavu I evakuaciju malog obima, kao što su sistemi u školama, kao I kompleksnije sisteme na aerodromima.

Komponente sistema

Digitalna audio matrica (4/4/4) PC2001-A1

4 analogna ulaza i 4 analogna izlaza
4 linije zvučnika
8 digitalnih kontrolnih ulaza and 8 digitalnih kontrolnih izlaza
8 analognih kontrolnih ulaza
Ethernet-based 100 Mbit/s mrežni interfejs
Serijski interfejs za povezivanje na unutrašnje i spoljašnje komponente

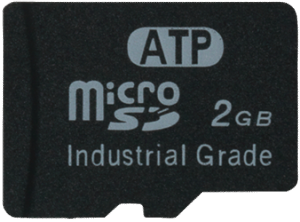

Integrisani Micro-SD čitač kartica za alarmne poruke i muziku
Istovremeni prenos do 64 digitalna audio kanala u studijskom kvalitetu (48 kHz/24 bit) sa konstantnim kašnjenjem od 1.33 ms
Integrisani snimač u realnom vremenu za odgođene najave

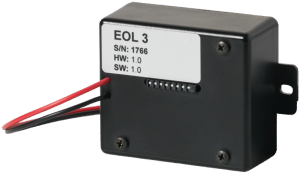

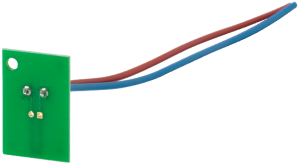

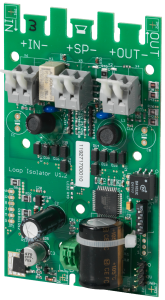

Praćenje linije zvučnika preko EOL elementa

Digitalna audio matrica (0/4/4) PC2002-A1

4 analogna izlaza
4 linije zvučnika
8 digitalnih kontrolnih ulaza and 8 digitalnih kontrolnih izlaza
8 analognih kontrolnih ulaza
Ethernet-based 100 Mbit/s mrežni interfejs
Serijski interfejs za povezivanje na unutrašnje i spoljašnje komponente
Integrisani Micro-SD čitač kartica za alarmne poruke i muziku
Istovremeni prenos do 64 digitalna audio kanala in studijskom kvalitetu (48 kHz/24 bit) sa konstantnim kašnjenjem od 1.33 ms
Integrisani snimač u realnom vremenu za odgođene najave
Praćenje linije zvučnika preko EOL elementa

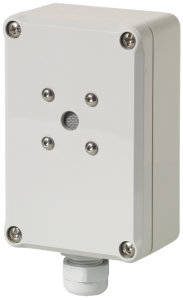

Automatska kontrola zvuka, kompresora i ograničenja

Digitalna audio matrica (4/4/16) PC2003-A1

4 analogna ulaza i 4 analogna izlaza
16 linija zvučnika
8 digitalnih kontrolnih ulaza and 8 digitalnih kontrolnih izlaza
Ethernet-based 100 Mbit/s mrežni interfejs
Serijski interfejs za povezivanje na unutrašnje i spoljašnje komponente
Integrisani Micro-SD čitač kartica za alarmne poruke i muziku
Istovremeni prenos do 64 digitalna audio kanala in studijskom kvalitetu (48 kHz/24 bit) sa konstantnim kašnjenjem od 1.33 ms
Integrisani snimač u realnom vremenu za odgođene najave
Speaker impedance and line monitoring in alarm mode and non-alarm mode
Praćenje linije zvučnika preko EOL elementa
Automatska kontrola zvuka, kompresora i ograničenja

Ethernet switch (2×4/2) PN2001-A1

Dva zasebna Ethernet switch-a u jednom kućištu
2x 4 porta za bakar (RJ45, 10/100/1000Base-T)
2x porta za optiku (duplex SC)
19”/1 HU kućište
Omogućava korisniku kreiranje duple mreže
Radi na DC 24 V koristeći EN 54-4-sertifikovane jedinice napajanja.

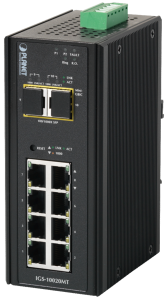

Planet IGS-10020MT Switch PN2005-A1

8x portova za bakar (RJ45, 10/100/1000Base-T)
2x SFP interfejsa (100/1000Base-X dualni mod sa automatskom detekcijom) za pripajanje optičkog dijela (obavezan adapter za optiku)
Slimline IP30 metalno kućište za industrijska okruženja
-40 to +75 °C radna temperatura
Zidni montažni model
Redudantno napajanje sa zaštitom od obrnutog polariteta
Podržava Ethernet ESD zaštitu (<DC 6000 V)
Podržava EFT zaštitu za mrežna povezivanja (<DC 6000 V)
Omogućava korisniku da kreira stabilnu, redudantnu mrežu
Podržava ‘Spanning Tree Protocol’ (STP) and ‘Rapid Spanning Tree Protocol’ (RSTP) za identifikaciju mrežnih putanja u redudantnoj mreži
Podržava ‘Ethernet Ring Protection Switching’ (ERPS) za mrežu u obliku prstena kako bi se omogućilo brzo prebacivanje na redudantne mrežne puteve u slučaju greške
Podržava ‘Virtual Local Area Network’ (VLAN) za podjelu fizičke mreže u logičke pod-mreže za povećavanje sigurnosti i performanse

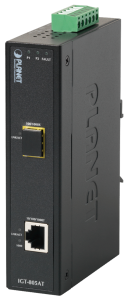

Planet IGT-805AT Konvertor PN2007-A1

1x port za bakar (RJ45, 10/100/1000Base-T with auto MDI/MDI-X function)
1x SFP interfejs (100/1000Base-X dualni mod sa automatskom detekcijom) za pripajanje optičkog dijela (obavezan adapter za optiku)
Slimline IP30 metalno kućište za industrijska okruženja
-40 to +75 °C radna temperatura
Zidni montažni model
Redudantno napajanje sa zaštitom od obrnutog polariteta
Podržava Ethernet ESD zaštitu (<DC 6000 V)
Podržava EFT zaštitu za mrežna povezivanja (<DC 6000 V)

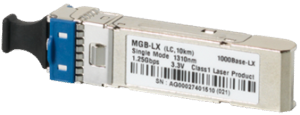

Planet MGB-LX FOI Adapter PNA2002-A1

SM transceiver module for fiber-optic data transfer
SFP form factor for insertion into an SFP interface
Can be inserted during operation
Conforms to SFA Multisource Agreement (MSA)
Duplex LC port
Max. cable length: 10 km

Planet MGB-SX FOI Adapter PNA2003-A1

MM primopredajni modul za prenos podataka optičkim vlaknima
SFP faktor za ubacanje u SFP interfejs
Odgovara SFA Multisource Agreement (MSA)
Duplex LC port
Max. dužina kabla: 550 m

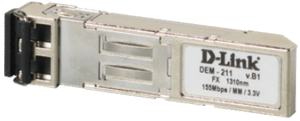

D-Link DEM-211 FOI Adapter PNA2004-A1

MM primopredajni modul za prenos podataka optičkim vlaknima
SFP faktor za ubacanje u SFP interfejs
Odgovara SFA Multisource Agreement (MSA)
Duplex LC port
Max. dužina kabla: 2 km

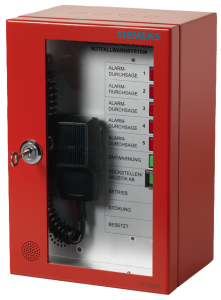

Pozivna stanica vatrogasne brigade (AT) PT2002-A1

7 standardizovanih tipki za unapred konfigurisanje
3 standardizovana displey-a za unapred konfigurisanje
Uklonjivi ručni mikrofon sa tipkom za govor
Audio prenos u realnom vremenu sa konstantnim kašnjenjem: 4.6 ms analogni- in/analogni-out
Integrisani snimač u realnom vremenu za odgođene najave
Integrisani Micro-SD čitač/pisač kartica sa max. 2 GB kapaciteta za alarmne poruke i muziku
Kapacitet snimanja: 256 fajlova sa ukupnim trajanjem oko 3 sata
Puštanje alarmnih obavještenja, alarmih zvukova i muzike
2x Ethernet LAN interfejsa za vezu na PACE-Net

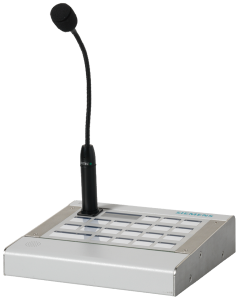

Radna pozivna stanica (19 dugmadi) PT2001-A1

Pozivna stanica sa kondezatorskim mikrofonom sa gumenim vratom
Displej teksta u dva reda
19 slobodno konfigurisanih tipki sa indikatorom statusa
Integrisani zučnik
1x dodatni NF audio ulaz (line/mic) and 1x dodatni NF audio izlaz
4x digitalna ulaza, 6x digitalna izlaza
Prenos poruke uživo u realnom vremenu kao i prenos odgođenih obavještenja
Integrisani Micro-SD čitač/pisač kartica sa max. 2 GB kapaciteta za alarmne poruke i muziku
Kapacitet snimanja: 256 fajlova sa ukupnim trajanjem oko 3 sata
Puštanje alarmnih obavještenja, alarmih zvukova i muzike
2x Ethernet LAN interfejsa za vezu na PACE-Net
Može biti proširena pomoću modula sa tipklama, status indikatorom, ključem

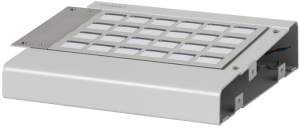

Za proširenje radne pozivne stanice (24 dugmeta) PTO2001-A1

Produžetak na radnu pozivnu stanicu PT2001-A1
24 tipke za slobodno konfigurisanje
Do 4x tipki za radnu pozivnu stanicu PT2001-A1, nudeci ukupno 115 tipki

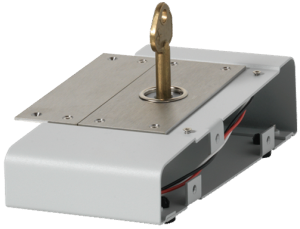

Za proširenje radne pozivne stanice (Kaba) PTO2002-A1

Proširenje pozivne stanice PT2001-A1 sa ključem (Kaba)
Za omogućavanje rada pozivne stanice

Za proširenje radne pozivne stanice (Nordic) PTO2003-A1

Proširenje pozivne stanice PT2001-A1 sa ključem (Nordic)
Za omogućavanje rada pozivne stanice

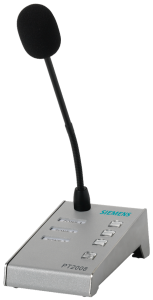

Radna pozivna stanica (analog, 3+1) PT2008-A1*

Pozivna stanica sa 3 konfigurisanih, osvjetljenih tipki za zone plus tipka za prenos govora
Kondenzatorski mikrofon sa gumenim vratom
Simetrični prenos zvuka
Audio izlaz 0 dB
Povezivanje kontrolne table preko CAT5 kabla ili preko veće kategorije (max. 150 m) i RJ45 konektorom
Robusno kućište od čeličnog lima
Radna pozivna stanica ‘PT2008-A1’ nema odobrenja sa standardima EN 54-16.

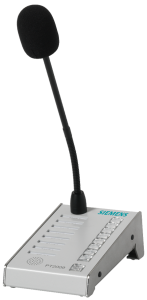

Radna pozivna stanica (RS485, 8+1) PT2009-A1

Pozivna stanica sa 8 konfigurisanih, osvjetljenih tipki za zone plus tipka za prenos govora
Kondenzatorski mikrofon sa gumenim vratom
Simetrični audio prenos, analogni
RS485 prenos podataka (PACE-Bus)
Audio izlaz 0 dB
Povezivanje na kontrolnu tablu preko CAT 5 kabla ili preko veće kategorije (max. 500 m) i RJ45 konektorom
Do osam pozivnih stanica može biti konfigurisano u kaskadni ‘daisy chain’
Adapter modula PTO2008-A1 za povezivanje na kontrolnu tablu
Mogućnost dodavanja do tri modula za proširenje, svaki sa osam tipki za zone
Integrisani pojačavač (1 watt) i zvučnik
Adresiranje preko 8-smjerne SIP sklopke u uređaju
Robusno kućište od čeličnog lima

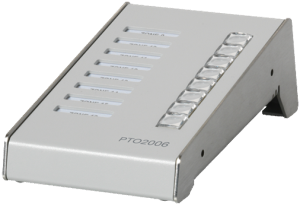

Za proširenje radne pozivne stanice (RS485, 8) PTO2006-A1

Mogućnost proširenja za radnu pozivnu stanicu PT2009-A1
Do tri tipke za proširenje za radnu pozivnu stanicu PT2009-A1, nudeći ukupno 32 tipke
8 konfigurisanih, osvjetljenih tipki za zone

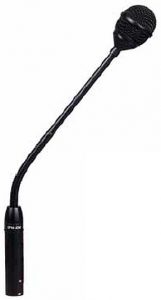

ITEC SPM-DM mikrofon DCS PTO2004-A1

Dinamičan mikrofon sa gumenim vratom
Odlično potiskivanje pozadinske buke
Visoko dinamična performansa i širok opseg frekvencija sa malim izobličenjima
XLR povezivanje

Oprema za montiranje DCS (19″/5HU) PTO2005-A1

19″ oprema za montiranje za pozivne stanice
Za montiranje pozivnih stanica u 19″ ormarima
5HU

Indikator stanja sistema (19″) PT2004-A1

U skladu sa EN 54-16 standardom, panel sa indikatorima za statuse vizuelnih i zvučnih poruka
Svaki status je naznačen određenom bojom: rad, kvar i alarm

– Rad: zelena

– Greška: žuta

– Alarm: crvena

– Glasovni alarm: crvena

Upozorenja o grešci
Taster za potvrdu zvučnog upozorenja
Dizajn: 19″, 1 HU

Kontrolna tabla alarma (19″) PT2005-A1

Aktivacija glasovnih alarma

– Aktivacija: Crveno LED dugme

– Resetovanje: Crno dugme

– Utišavanje: Zeleno LED dugme

Prikaz statusa sistema
Taster za potvrdu grešaka: Crno
Unapred izrađeni izrez za servisnu utičnicu
Dizajn: 19″, 1 HU

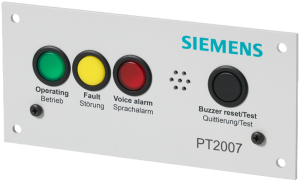

Prikaz statusa sistema (door) PT2007-A1

U skladu sa EN 54-16 standardom, indikatorska ploča za statuse vizuelnih i zvučnih poruka
Svaki status je naznačen određenom bojom: rad, kvar i alarm

– Rad: zelena

– Greška: žuta

– Alarm: crvena

– Glasovni alarm: crvena

Upozorenja o grešci
Taster za potvrdu zvučnog upozorenja
Dizajn: Otvoreni okvir

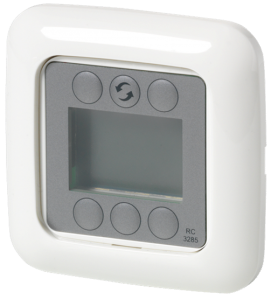

Udaljena kontrolna tabla PT206-A1

Dugmad i display za odabrane kanale
Podešavanje nivoa zvuka
Povezivanje do 16. udaljenih kontrolnih tabli na digitalne audio matrice PC2001-A1, PC2002-A1, or PC2003-A1 preko RS485 interfejsa
Isporučuje se sa instalacionim okvirom
Za ugradnju u udubljenu kutiju
4-pinski kablovi za RS485 interfejs i napajanje

Pojačalo (2x 250 W) PV2001-A1

10 W u režimu mirovanja
19”
Zaštićen od praznog hoda, kratkog spoja, DC

Ulazi

DC 24 V napajanje
AC 230 V napajanje
2x analognih audio ulaza
2x kontrolnih ulaza
2x pilot referentni audio ulazi

Izlazi

2x 100 V/50 V snaga izlaza, 250 W
1x 100 V snaga izlaza, 500 W
4x kontakti za statuse indikatora: AC mrežni napon, DC napajanje, izlaz A, izlaz B

Pojačalo (4x 150 W) PV2003-A1

10 W u režimu mirovanja
19”
Zaštićen od praznog hoda, kratkog spoja, DC

Ulazi

DC 24 V napajanje
AC 230 V napajanje
2x analogna bridge ulaza
2x kontrolnih ulaza
2x pilot referentni audio ulazi

Izlazi

4x 100 V/50 V snaga izlaza, 150 W ili
2x 100 V snaga izlaza, 300 W
4x kontakti za statuse indikatora: AC mrežni napon, DC napajanje, izlaz A/B, izlaz C/D
2x bridge kontakti

Pojačalo (1x 250 W) PV2007-A1

10 W u režimu mirovanja
19”
Zaštićen od praznog hoda, kratkog spoja, DC

Ulazi

DC 24 V napajanje
AC 230 V napajanje
1x analogni audio ulaz
1x pilot referentni audio ulaz
1x analogni bridge ulaz

Izlazi

100 V/50 V snaga izlaza
3x kontakti za statuse indikatora: AC mrežni napon, DC napajanje, izlaz A

Merawex ZDSO-400-DR2 320 Ah PP2003-A1

EN 54-4
Punjenje, praćenje, zaštita akumulatora
Napajanje svih komponenta preko DC 24 V
Ulazni napon 230 V/50 Hz
Max. kapacitet baterije: 320 Ah

Merawex ZSP135 DR-7A-3 40 Ah PP2004-A1

EN 54-4
Metalno zidno kućište
LED indikator za operativnu spremnost
Unutrašnji temperaturalni senzor
Udaljeno upravljanje napajanja i baterija preko kontakta
Unutrašnji niskonaponski osigurača
Punjenje, praćenje, zaštita akumulatora
Napajanje svih komponenta preko DC 24 V
Ulazni napon 230 V/50 Hz
Max. kapacitet baterije: 40 Ah

Merawex MXL 40-12 Baterija PA2006-A1

Akumulator bez održavanja
Kapacitet: 40 Ah
Napon: 12 V

Merawex MXL 65-12 Baterija PA2007-A1

Akumulator bez održavanja
Kapacitet: 65 Ah
Napon: 12 V

Merawex MXL 100-12 FT Baterija PA2008-A1

Akumulator bez održavanja
Kapacitet: 100 Ah
Napon: 12 V

Merawex MXL 150-12 FT Baterija PA2009-A1

Akumulator bez održavanja
Kapacitet: 150 Ah
Napon: 12 V

Rittal (40HU, swivel, 80×80) PH2003-A1

40 HU
19″
Dimenzije: 800 x 800 mm
Aktivna ventilacija
Prednja aluminijska vrata, mogućnost zakljulavanja
Pozadinska vrata od čeličnog lima, mogućnost zaključavanja
Krovna ploča sa ulaznim tačkama kabla
Baza sa četiri ugla i odgovarajućim otvorima

Rittal (22HU, swivel, 80×80) PH2004-A1

22 HU
19″
Dimenzije: 800 x 800 mm
Aktivna ventilacija
Prednja aluminijska vrata, mogućnost zakljulavanja
Pozadinska vrata od čeličnog lima, mogućnost zaključavanja
Krovna ploča sa ulaznim tačkama kabla
Baza sa četiri ugla i odgovarajućim otvorima

Rittal (42HU, fix, 80×80) PH2005-A1

42 HU
19″
Dimenzije: 800 x 800 mm
Aktivna ventilacija
Prednja aluminijska vrata, mogućnost zakljulavanja
Pozadinska vrata od čeličnog lima, mogućnost zaključavanja
Krovna ploča sa ulaznim tačkama kabla
Baza sa četiri ugla i odgovarajućim otvorima

Rittal (24HU, fix, 80×80) PH2006-A1

24 HU
19″
Dimenzije: 800 x 800 mm
Aktivna ventilacija
Prednja aluminijska vrata, mogućnost zakljulavanja
Pozadinska vrata od čeličnog lima, mogućnost zaključavanja
Krovna ploča sa ulaznim tačkama kabla
Baza sa četiri ugla i odgovarajućim otvorima

ERA (40HU, swivel, 80×80) PH2007-A1

40 HU
19″
Dimenzije: 800 x 800 mm

ERA (23HU, swivel, 80×80) PH2008-A1

23 HU
19″
Dimenzije: 800 x 800 mm

ERA (43HU, fix, 80×80) PH2009-A1

43 HU
19″
Dimenzije: 800 x 800 mm

ERA (43HU, fix, 60×60) PH2011-A1

43 HU
19″
Dimenzije: 600 x 600 mm

ERA (26HU, fix, 80×80) PH2010-A1

26 HU
19″
Dimenzije: 800 x 800 mm

ERA (26HU, fix, 60×60) PH2012-A1

26 HU
19″
Dimenzije: 600 x 600 mm

ATP AF2GUD-2* SD 2 GB PCA2002-A1**

2 GB Micro SD memorijska kartica za Cerberus PACE
Do 256 audio fajlova sa ukupnim trajanjem od 3 h
Garancija: >10 years

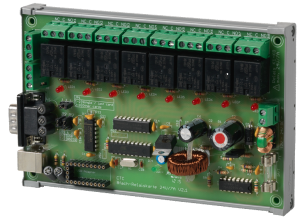

IN/OUT digitalno proširenje (16) PCIO2001-A1

Koristi se za matrice PC2001-A1, PC2002-A2 and PC2003-A1
Komunikacija preko RS485 or RS232 interfejsa
Proširenje PC2001-A1, PC2002-A1 and PC2003-A1 digitalnih audio matrica sa dodatnih 16. digitalnih izlaza
Izlazi su izolovani
Proširenje PC2001-A1, PC2002-A1 and PC2003-A1 digitalnih audio matrica sa dodatnih 16. digitalnih ulaza
Proširenje uređaja sa 8 dodatnih analognih ulaza
